双法兰中线蝶阀 DN50-DN2200

关键词：

双法兰中线蝶阀 DN50-DN2200

所属分类：

蝶阀

咨询热线：

86-13516194688

Karen@tkvc.cn

咨询

双法兰中线蝶阀 DN50-DN2200

图文详情

应用领域

污水，海水，饮用水，压缩空气，气体等

标准

设计标准: ISO 5752/BS EN 593/API 609
结构长标准: ISO 5752/EN 558 Series 13
侧法兰钻孔: EN1092-2 PN10/PN16/ANSI 150# etc.
上翼缘: ISO 5211
试压标准: EN12266-1/API 598
壳体试压: PN×1.5, 密封试压: PN×1.1

驱动方式

Lever, 蜗轮，电动头和气动头等

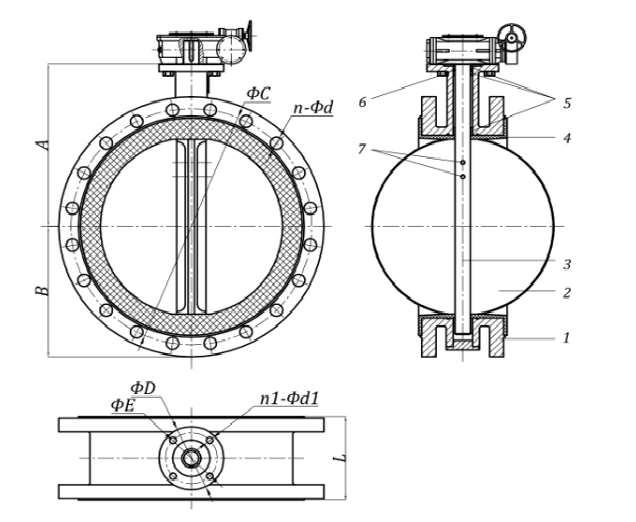

序号	部件名称	材质
1	阀体	DI/WCB/SS
2	阀板	DI/SS/Al-bronze
3	阀轴	SS/Monel
4	SEAT	EPDM/NBR/VITON
5	衬套	PTFE/BRONZE
6	O RING	NBR
7	销钉	不锈钢

法兰外形尺寸EN1092-2 PN16 (单位:mm)

DN:毫米	L	A	B	фC	n-фd	фD	фE	n1-фd1
50	108	120	80	125	4-19	65	50	4-8
65	112	130	75	145	4-19	65	50	4-8
80	114	145	90	160	8-19	65	50	4-8
100	127	165	115	180	8-19	90	70	4-10
125	140	180	110	210	8-19	90	70	4-10
150	140	190	150	240	8-23	90	70	4-10
200	152	240	160	295	12-23	125	102	4-12
250	165	260	195	355	12-28	125	102	4-12
300	178	300	220	410	12-28	125	102	4-12
350	190	330	245	470	16-28	125	102	4-12
400	216	370	267	525	16-31	175	140	4-18
450	222	400	300	585	20-31	175	140	4-18
500	229	500	390	650	20-34	175	140	4-18
600	267	525	425	770	20-37	210	165	4-22
700	292	580	480	840	24-37	300	254	8-18
800	318	630	575	950	24-41	300	254	8-18
900	330	690	560	1050	28-41	300	254	8-18
1000	410	745	637	1170	28-44	300	254	8-18
1200	470	925	775	1390	32-50	350	298	8-22
1400	530	1000	900	1590	36-50	415	356	8-32
1600	600	1150	1020	1820	40-57	415	356	8-32
